動的イメージング用 小型万能試験機 圧縮/引張/曲げの応力変化観察

動的イメージング用 小型万能試験機 圧縮/引張/曲げの応力変化観察

動的イメージング用 小型万能試験機 Dynamazing(ダイナメージング)なら、低比重素材/製品等の応力変化をイメージング装置(X線CT等)で可視化。

工業用材料/不織布/燃料電池材料/食品/樹脂/プラスチック等の幅広い分野で、まだ見ぬ未知の分野への道を開き、研究の進展に大きく貢献します。

ExFact VRと組み合わせて、3D化/解析/配布/閲覧など、可能性はより一層広がります。

  1. 動的イメージング用 小型万能試験機の特徴
  2. 撮像サンプル
    1. カプセル(メンソールタバコのフィルタ内)
    2. 食品(柿の種)
    3. 偏光下での観察
    4. 工業用材料(グラスウール)
  3. 龍谷大学 准教授 田原大輔様からのコメント
  4. 機能概要
  5. 翌日発送の代替機で安心
  6. 今なら小型ヒーターをプレゼント
  7. 3D画像解析20年の匠 日本ビジュアルサイエンス
  8. 資料請求/お問合せ/お見積りはこちら
  9. カタログダウンロード

動的イメージング用 小型万能試験機の特徴

  1. イメージング装置(X線CT等)用 圧縮/引張/三点曲げ/曲げ対応 小型万能試験機
  2. 低比重素材/製品等の応力変化を、イメージング装置(X線CT等)でIn-situ可視化
  3. 工業用材料/不織布/燃料電池材料/食品/樹脂/プラスチック等の幅広い分野でご利用可能
  4. 交換可能な試料筒で、様々な試料に対応
  5. バッテリー駆動/無線での遠隔操作で、装置改造/電源供給不要
  6. ExFact VR タイムシリーズで4D表示(3D+時間)

撮像サンプル

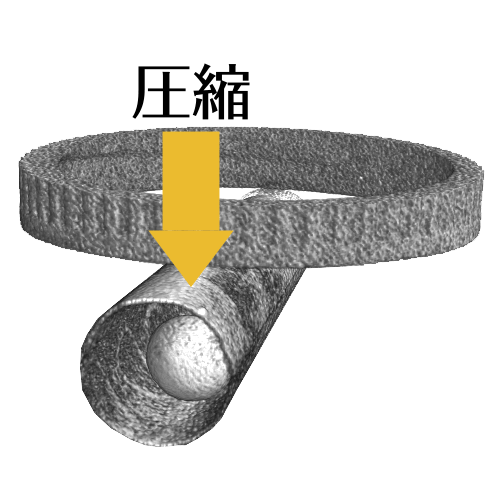

カプセル(メンソールタバコのフィルタ内)

メンソールタバコのフィルタをX線CTで撮像して、フィルタ内のカプセルが潰れる様子を観察しました。圧力がかかった時の、試料の動的変化を3Dで可視化できます。

カプセル(メンソールタバコのフィルタ内)

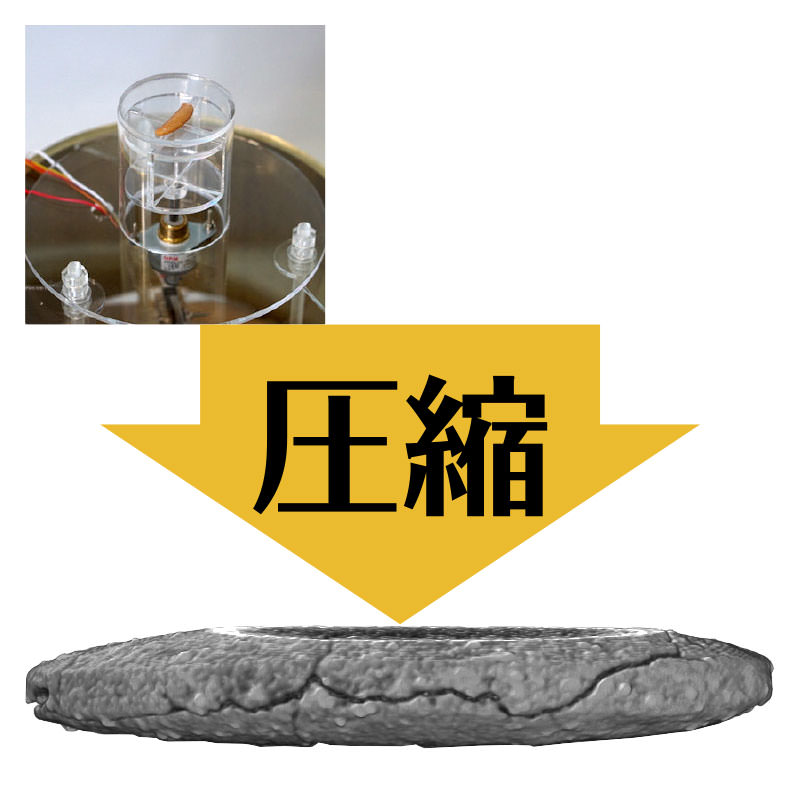

食品(柿の種)

柿の種をX線CTで撮像して、割れる様子を観察しました。食品の応力時の観察で、安全性/食感等の開発に有効にご利用可能です。

食品(柿の種)

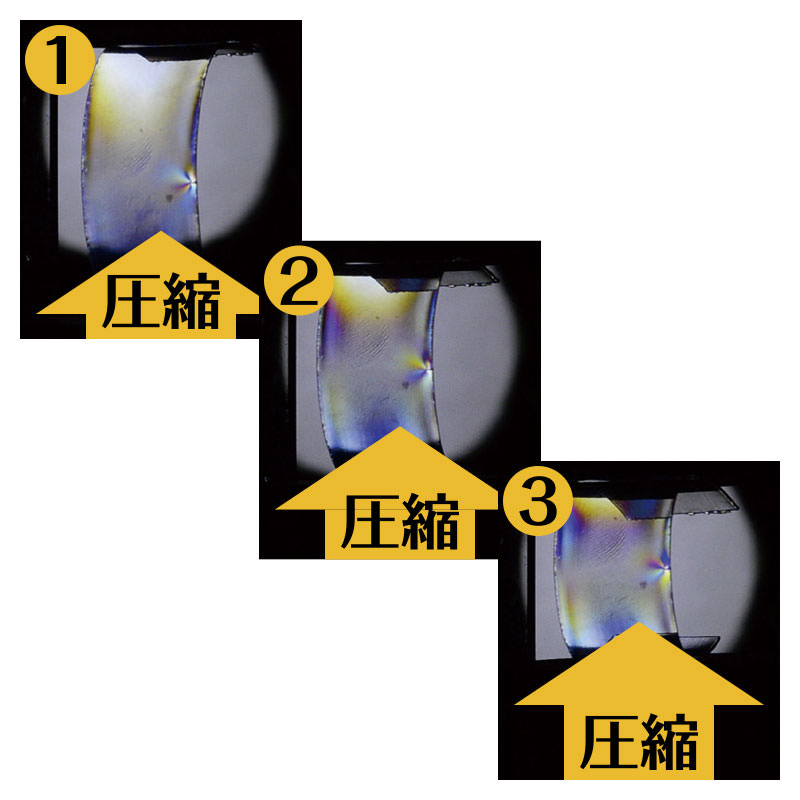

偏光下での観察

弊社の偏光イメージング装置で、透明プラスチック片を撮影しました。光弾性による応力変化をカラーで観察可能です。

偏光下での観察

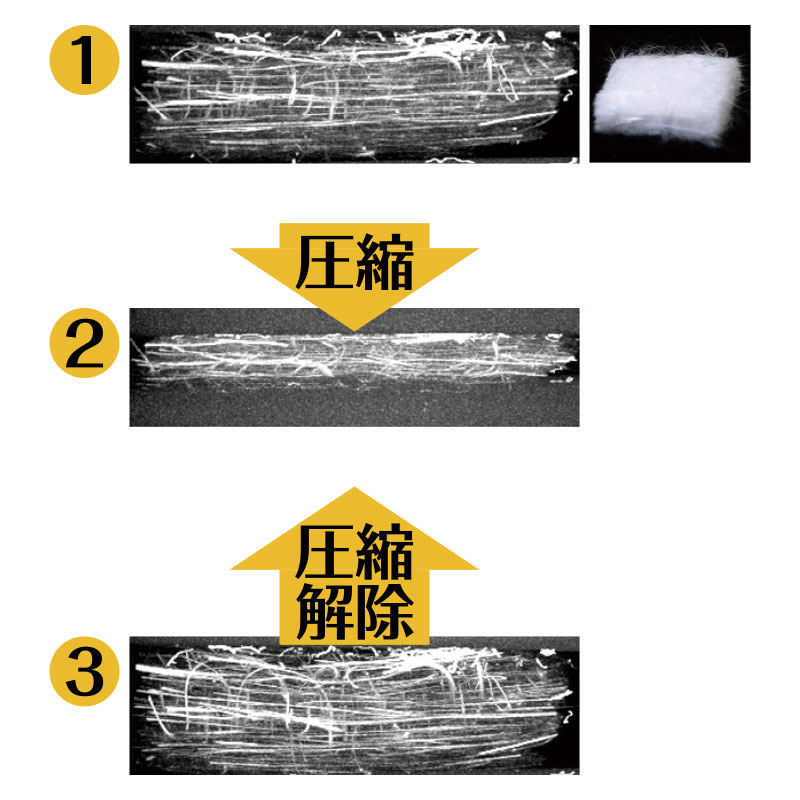

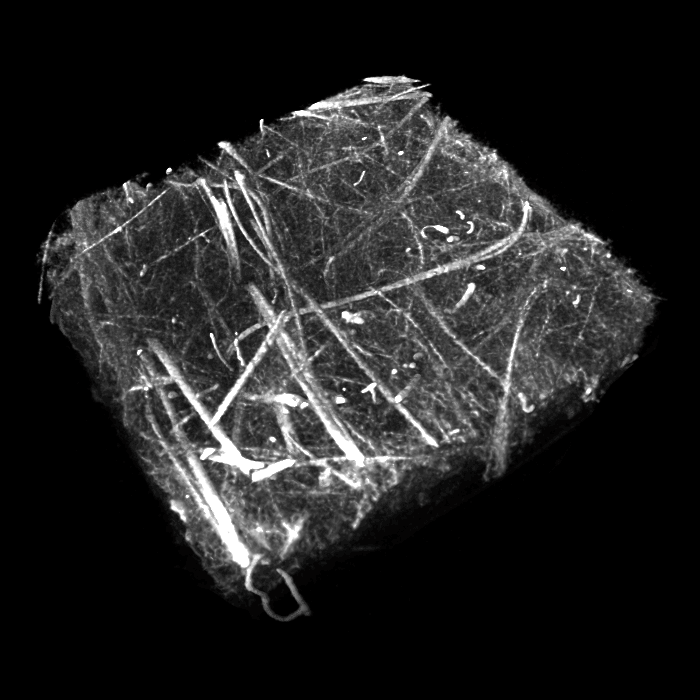

工業用材料(グラスウール)

2cm角のグラスウール試験片をX線CTで撮像。圧力を加え、その後解放しました。圧力前後の比較で、繊維の配置変化を観察しました。

龍谷大学 准教授 田原大輔様からのコメント

龍谷大学 准教授 田原大輔様からのコメント

本装置とX線CTを組み合わせた動的イメージングは、生体材料・組織、食品、複合材料など、多種多様なマテリアル内部で起きている、現象や挙動を解明し、幅広い分野の研究の進展に、大きく貢献できる可能性があります。

私の研究室では、生体組織の力学解析を中心に研究を進めておりますが、シミュレーションの結果と実物の力学的挙動の比較等の成果を、今後、発表・公表していきたいと考えております。

龍谷大学 理工学部 機械システム工学科 准教授 田原大輔様

機能概要

  • イメージング装置(X線CT等)用 圧縮/引張/三点曲げ/曲げ対応 小型万能試験機
  • 低比重素材/製品等の応力変化を、イメージング装置(X線CT等)でIn-situ可視化
  • 工業用材料/不織布/燃料電池材料/食品/樹脂/プラスチック等の幅広い分野でご利用可能
  • 交換可能な試料筒(直径2cm/5cm/10cmの3種類)で、様々な試料に対応
  • バッテリー駆動/無線操作で、装置改造/電源供給不要
  • ExFact VR タイムシリーズで4D表示(3D+時間)
  • USBポート×1、機器(ヒーター等)追加、ON/OFF可能
  • テーブルの移動スピード/可動域の調節も自由自在
  • 荷重20N(=kg·m/s2)、ストローク19mm
  • 重さ:約3.0kg(外装は真鍮製/持運びも可能)
  • サイズ:15×15×28cm

試料筒内テーブルが上下

試料筒内のテーブルの上下で、圧縮/引張/三点曲げ/曲げ試験に対応。

試料筒内テーブルが上下

専用ソフト

Windows用の専用ソフトで、試料筒内テーブルの上下スピード/可動域調節を無線操作。

専用ソフト

翌日発送の代替機で安心

真鍮製外装でX線対策済ですが、一定以上のX線照射で内部異常により、動作しなくなる恐れがあります。

こうしたトラブルに備え、代替機を翌日発送する安心のサポートサービスをご用意しております。

今なら小型ヒーターをプレゼント

今なら小型ヒーターをプレゼント

今なら40度まで加熱可能な、USB接続の小型ヒーターをプレゼント!加熱試験もぜひお試しください!
